Cone Crusher digunakan dalam industri metalurgi,
konstruksi, pembangunan jalan, kimia dan industri fosfat. Cone crusher tepat
untuk batu dan bijih keras dan setengah keras, seperti bijih besi, bijih
tembaga, batu kapur, kuarsa, granite,
gritstone, dan sebagainya. Pada
suatu lay out stone crusher plant, cone crusher sering dipakai sebagai secondary crusher atau tertiary crusher. Cone crusher sering
dipakai pada stone crusher plant karena tingkat produksinya tinggi, kualitas produk
yang kubikal, mudah dalam maintenance,
dan umur pakai yang panjang.
Berdasarkan
ukuran hasil produknya, Spring cone crusher diklasifikasikan menjadi Spring Cone
Crusher tipe PYB, PYD, dan PYZ. Cone tipe PYZ adalah cone crusher dengan ukuran produk
paling halus dibandingkan dengan cone crusher tipe yang lain dan sering dipakai untuk
mencari abu. Cone crusher tipe PYB adalah cone crusher dengan ukuran produk yang paling kasar
dibanding dengan cone crusher yang lain. Sedangkan cone crusher type PYD adalah cone dengan
ukuran produk yang medium diantara PYB dan PYZ. Jika dilihat dari luar, cone crusher tipe PYB, PYD, dan PYZ semua
tampak sama baik dari ukuran maupun model. Yang membedakan ketiganya adalah
batas setting pada concave dan mantle cone. Ukuran cone crusher ditentukan dari diameter bawah mantle cone. Sebagai contoh, cone crusher PYB
900 memiliki diameter mantle cone 900
mm.

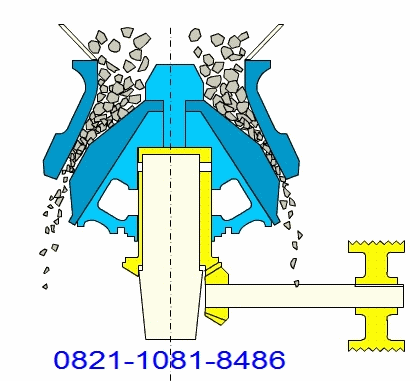

Spring Cone crusher terdiri dari frame, perangkat transmisi, eccentric
shaft, concave dan mantle, serta beberapa spring (pegas) sebagai safety. Selama proses
pengoperasian, elektromotor memutar main
shaft. Pada ujung main shaft
dipasang bevel gear. Putaran bevel gear pada main shaft turut memutar bevel
gear lainnya pada eccentric shaft
di main frame. Eccentric shaft berbentuk kerucut terpancung yang berbeda sumbu
dengan bagian atas lebih besar dari bagian bawahnya. Pada kerucut terpancung
ini dipasang mantle cone sehingga
jika eccentric shaft berputar maka mantle cone juga ikut berputar. Jatuhan
material dari feed mouth akan hancur
dikarenakan adanya gaya tekan antara mantle
cone yang berputar dengan bowl liner
(Concave). Pecahnya batuan pada cone crusher dapat terjadi jika daya tahan batuan lebih kecil dari gaya tekan mantle dan bowl liner. Untuk mendapatkan produk dengan ukuran yang kita
inginkan, jarak bowl liner dan mantle dapat diatur dengan memutar adjusting ring.
 |
| Detail Cone Crusher |
Spring Cone crusher dilengkapi dengan safety berupa pegas (spring) yang terpasang di sekeliling frame cone crusher. Jika material yang masuk pada cone terlalu keras dan lebih besar dari gaya tekan mantle, pegas akan mendorong frame bagian atas tempat bowl liner menempel. Naiknya bowl liner akan membuat sela antara bowl liner (concave) dan mantle sehingga material yang keras dapat jatuh keluar dari cone tanpa merusak mantle dan bowl liner. Oleh karena itu, jarang sekali atau hampir tidak pernah terjadi pecahnya bowl liner dan mantel pada cone crusher.
Dalam proses operasinya, banyak terdapat gesekan antar
komponen pada cone crusher sepeti gesekan eccentric
shaft, main sheft, bevel gear,
dll. Bagian- bagian yang bergesekan tersebut harus diberi pelumas dan jika hal
itu didiamkan saja dapat merusak komponen cone crusher. Cone
crusher sudah didesain sedemikian rupa sehingga proses pelumasan dilakukan
tanpa harus membongkar semua bagian cone crusher. Pada bagian- bagian yang bergesekan sudah diberi jalur
pelumasan sehingga oli dapat melumasi bagian komponen tersebut. Pelumasan
pada cone crusher bersifat kontinyu saat cone crusher beroperasi.
Berikut ini Daftar Teknis dari Spring Cone Crusher (merek Shanbao)
Type
|
Diameter
mantle
|
max feed
size (mm)
|
Adjustable
range of
Discharge
opening (mm)
|
Crushing
Capacity
(t/h)
|
Electric
motor
power
(kw)
|
Eccentric
sheft
speed
(rpm)
|
PYB
|
600
|
65
|
12 – 25
|
16 - 40
|
30
|
356
|
PYD
|
35
|
3 – 13
|
12 - 23
|
|||
PYB
|
900
|
115
|
15 – 50
|
50 - 90
|
55
|
333
|
PYZ
|
60
|
5 – 20
|
20 - 65
|
|||
PYD
|
50
|
3 – 13
|
15 - 50
|
|||
PYB
|
1200
|
145
|
20 – 50
|
110 - 168
|
110
|
300
|
PYZ
|
100
|
8 – 25
|
42 - 135
|
|||
PYD
|
50
|
3 – 15
|
18 - 105
|
|||
PYB
|
1750
|
215
|
25 – 50
|
280 - 480
|
160
|
245
|
PYZ
|
185
|
10 – 30
|
115 - 320
|
|||
PYD
|
85
|
5 – 13
|
75 - 230
|
|||
PYB
|
2200
|
300
|
30 – 60
|
59 - 1000
|
280
|
220
|
PYZ
|
230
|
10 – 30
|
200 - 580
|
|||
PYD
|
100
|
5 – 15
|
120 - 340
|
Selain
Spring Cone Crusher, ada model Cone Crusher yang memakai system Hydraulic untuk
pengganti spring. Biasanya model ini disebut Symons Cone Crusher. Symons Cone Crusher ini dilengkapi dengan sistem perlindungan hidrolik
termasuk melindungi tabung oli ,
mengunci tabung
oli dan pengaturan hidrolik tabung oli, yang berhubungan dengan semua jenis masalah selama
operasi tanpa membongkar mesin. Selain itu, Symons Cone Crushers mudah dalam operasi , handal dalam kinerja dan
disesuaikan dalam ukuran produk akhir.
Rongga Penghancur
pada Symons Cone dirancang
khusus sesuai dengan prinsip laminating antar - partikel . Symons Cone didesain secara
khusus dan kecepatan putaran shaft yang telah disesuaikan untuk meningkatkan rasio penghancuran material sehingga
dapat diperoleh kapasitas yang sesuai serta persentase produk berbentuk kubikal (homogen).
Jika terjadi
trouble pada Symons Cone Crusher, misalnya , kemasukan besi ke dalam rongga penghancur , atau ada kemacetan dalam rongga , penutup atas akan
mengangkat dan materi akan dibuang secara otomatis , sehingga menghindarkan
penghentian mesin untuk mengeluarkan besi tersebut dengan bantuan manusia. Selain itu,
Mantle and bowl liner pada Symons Cone terbuat dari high
manganese steel. Di desain
khusus untuk mengurangi abrasi, sehingga lebih tajan
lama 30 % -80 % dibanding
model Cone Spring.
Berikut ini Daftar Teknis dari Symons Cone Crusher
1.
YS-B Standard Symons Cone Crusher
Model
|
YS550-STD
|
YS700-STD
|
YS750-STD
|
||||||||||
(51/2FT)
|
(7FT)
|
(7FT)
|
|||||||||||
Item
|
F
|
M
|
C
|
EC
|
F
|
M
|
C
|
EC
|
F
|
M
|
E
|
C
|
|
Cone
Big
End Diameter (mm) |
1676(51/2')
|
2134(7')
|
2134(7')
|
||||||||||
Feed
Size (mm) |
209
|
241
|
269
|
368
|
278
|
334
|
369
|
460
|
278
|
334
|
369
|
460
|
|
Discharge
Opening Size (mm) |
16-
38 |
22-
51 |
25-
64 |
38-
64 |
19-
38 |
25-
51 |
31-
64 |
38-
64 |
19-
38 |
25-
51 |
31-
64 |
38-
64 |
|
Capacity
(t/h)
|
180-
340 |
256-
414 |
297-
630 |
428-
675 |
378-
720 |
603-
990 |
783-
1260 |
873-
1351 |
540-
1026 |
855-
1413 |
1116-
1800 |
1242-
1926 |
|
Main
Motor
|
Power
(kw) |
220
|
315
|
400
|
|||||||||
Rotation
Speed(1/min)
|
490/985
|
490/985
|
490/985
|
||||||||||
Voltage
(V)
|
6000
|
6000
|
6000
|
||||||||||
Outline
Dimension of Machine |
Length
(mm)
|
3911
|
4613
|
5930
|
|||||||||
Width
(mm)
|
2870
|
3251
|
3771
|
||||||||||
Height
(mm)
|
3771
|
4732
|
4372
|
||||||||||
Weight
of
Machine (kg) |
48780
|
47820
|
106500
|
||||||||||
Remark:
1. The outline dimension and the weight not include the motor; 2.The capacity is based on the standard material whose bulk density is 1.6t/m3 |
|||||||||||||
2. YS-D Short-head Symons Cone Crusher
Model
|
YS550-D
|
YS700-D
|
YS750-D
|
|||||||||||
(51/2FT)
|
(7FT)
|
(7FT)
|
||||||||||||
Item
|
F
|
M
|
C
|
EC
|
F
|
M
|
C
|
EC
|
F
|
M
|
E
|
C
|
||
Cone
Big
End Diameter (mm) |
1676(51/2')
|
2134(7')
|
2134(7')
|
|||||||||||
Feed
Size (mm)
|
70
|
89
|
133
|
133
|
105
|
133
|
178
|
203
|
105
|
133
|
178
|
203
|
||
Discharge
Opening Size (mm) |
5-
13 |
6-
13 |
10-
19 |
13-
19 |
5-
16 |
10-
19 |
13-
25 |
16-
25 |
5-
16 |
10-
19 |
13-
25 |
16-
25 |
||
Capacity
(t/h)
|
90-
209 |
136-
281 |
190-
336 |
253-
336 |
190-
408 |
354-
508 |
454-
599 |
508-
653 |
218-
463 |
404-
580 |
517-
680 |
580-
744 |
||
Main
Motor
|
Power
(kw)
|
220
|
315
|
400
|
||||||||||
Rotation
Speed(1/min)
|
490/985
|
490/985
|
490/985
|
|||||||||||
Voltage
(V)
|
6000
|
6000
|
6000
|
|||||||||||
Outline
Dimension of Machine |
Length
(mm)
|
3971
|
4130
|
4613
|
||||||||||
Width
(mm)
|
2870
|
3251
|
3771
|
|||||||||||
Height
(mm)
|
3771
|
4454
|
4900
|
|||||||||||
Weight
of
Machine (kg) |
48700
|
104000
|
104200
|
|||||||||||
Remark:
1. The outline dimension and the weight not include the motor; 2.The capacity is based on the standard material whose bulk density is 1.6t/m3. |
||||||||||||||
3.
YS-D Short-head Symons Cone Crusher
Model
|
YS200-D
|
YS300-D
|
YS400-D
|
YS450-B
|
||||||||||
(2FT)
|
(3FT)
|
(4FT)
|
(41/4FT)
|
|||||||||||
Item
|
F
|
M
|
F
|
M
|
C
|
F
|
M
|
C
|
EC
|
F
|
M
|
C
|
EC
|
|
Cone
Big
End Diameter (mm) |
610(2')
|
914(3')
|
1219(4')
|
1295(41/4')
|
||||||||||
Feed
Size (mm)
Discharge Opening Size (mm) |
35
|
51
|
41
|
60
|
76
|
57
|
73
|
89
|
117
|
64
|
89
|
105
|
133
|
|
3-
13 |
5-
16 |
3-
13 |
3-
16 |
6-
19 |
5-
16 |
10-
16 |
13-
19 |
13-
25 |
3-
16 |
6-
16 |
10-
25 |
19-
25 |
||
Capacity
(t/h)
|
9-
36 |
16-
49 |
27-
90 |
27-
99 |
58-
126 |
50-
150 |
90-
144 |
140-
180 |
144-
216 |
36-
162 |
81-
162 |
108-
225 |
207-
234 |
|
Main
Motor
|
Power
(kw)
|
22
|
75
|
110
|
155
|
|||||||||
Rotation
Speed(1/min)
|
985
|
490/985
|
||||||||||||
Voltage(V)
|
380
|
|||||||||||||
Outline
Dimension of Machine |
Length
(mm)
|
2195
|
2656
|
2656
|
2958
|
|||||||||
Width(mm)
|
1158
|
1746
|
1942
|
2254
|
||||||||||
Height
(mm)
|
1651
|
2241
|
2928
|
3156
|
||||||||||
Weight
of
Machine (kg) |
6100
|
17500
|
23640
|
25400
|
||||||||||
Remark:
1. The outline dimension and the weight not include the motor; 2.The capacity is based on the standard material whose bulk density is 1.6t/m3. |
||||||||||||||
Jika anda berminat untuk membeli Spring Cone Crusher (merek Shanbao) atau Symons Cone Crusher, silakan menghubungi kami.
